Tips pemasangan pintu harmonika

1. Kusen harus dalam posisi level dan lot, jika tidak, pintu tidak sempurna, buka tutup akan terkendala
2. Setiap pengelasan anchor harus ke besi beton bangunan
3. Setiap pemasangan anchor harus secara menyilang
4. Anchor tiang harus berada pada titik masing2 engsel boss
5. Anchor bawah berjarak setidaknya 60 cm
6. Sambungan balok atas dan balok bawah ke swingan harus benar2 rapat agar bearing/roda pintu bisa lewat secara mulus
7. Anchor atas minimal 3 tempat, bisa lebih, tergantung lebar pintu
8. Grendel/slot bawah supaya diberi tempat cukup untuk bebas bergerak, pasanan keramik jangan terlalu rapat

Urutan pemasangan

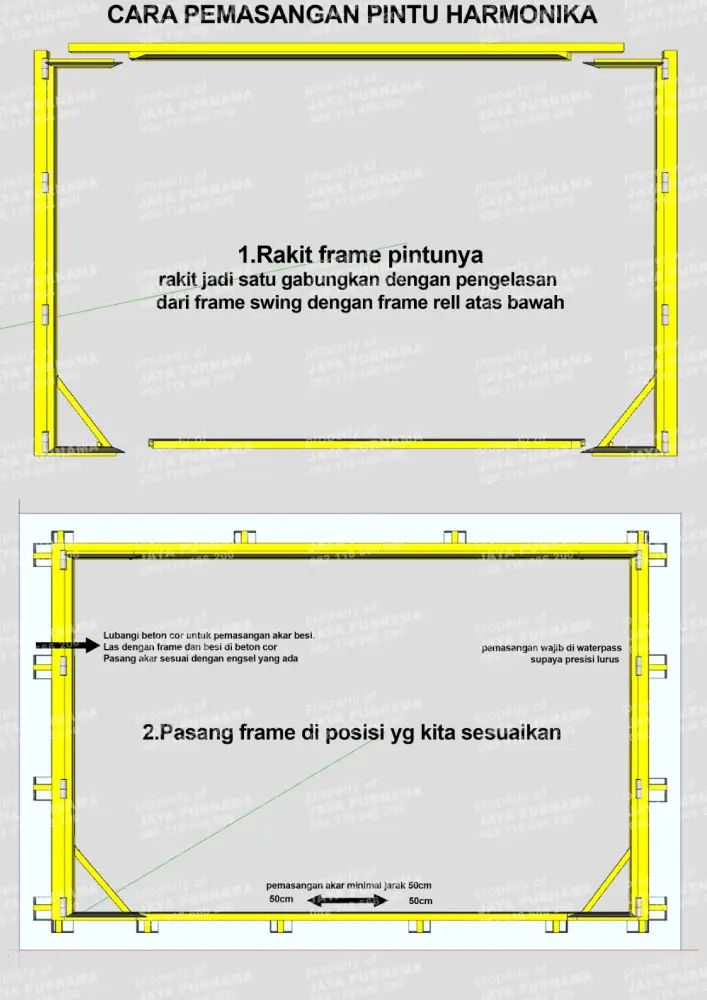

1. Pasang terlebih dahulu tiang kiri dan kanan secara benar
2. Pasang rell bawah secara rapat dengan lengan swingan
3. Pasang balok atas

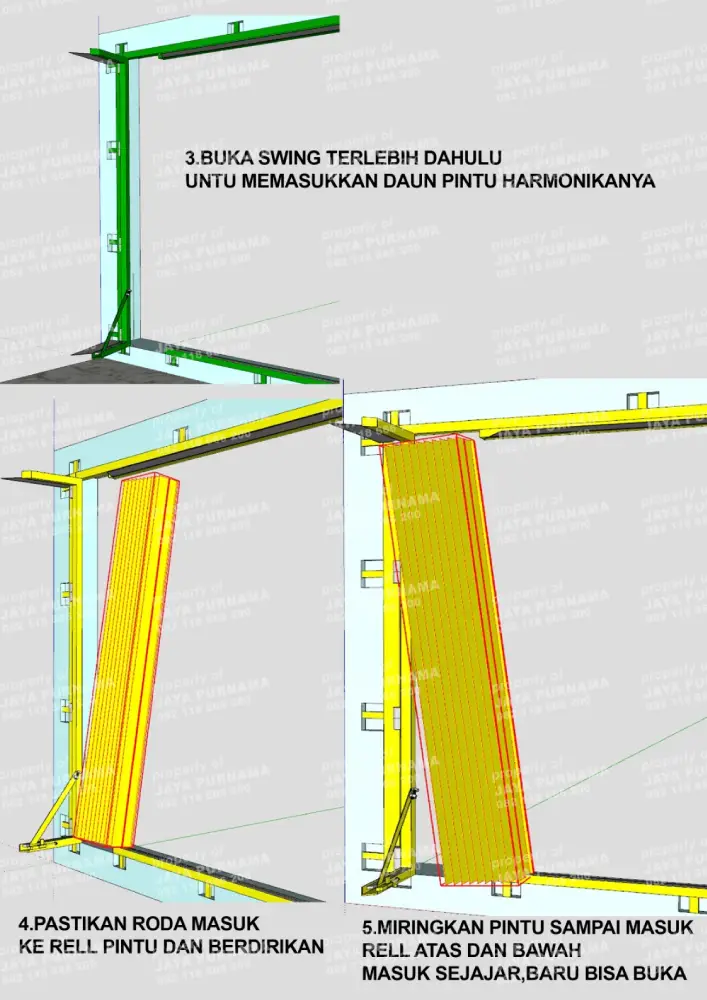

4. Buka lengan swing dan masukkan pintu lewat lengan swingan tersebut

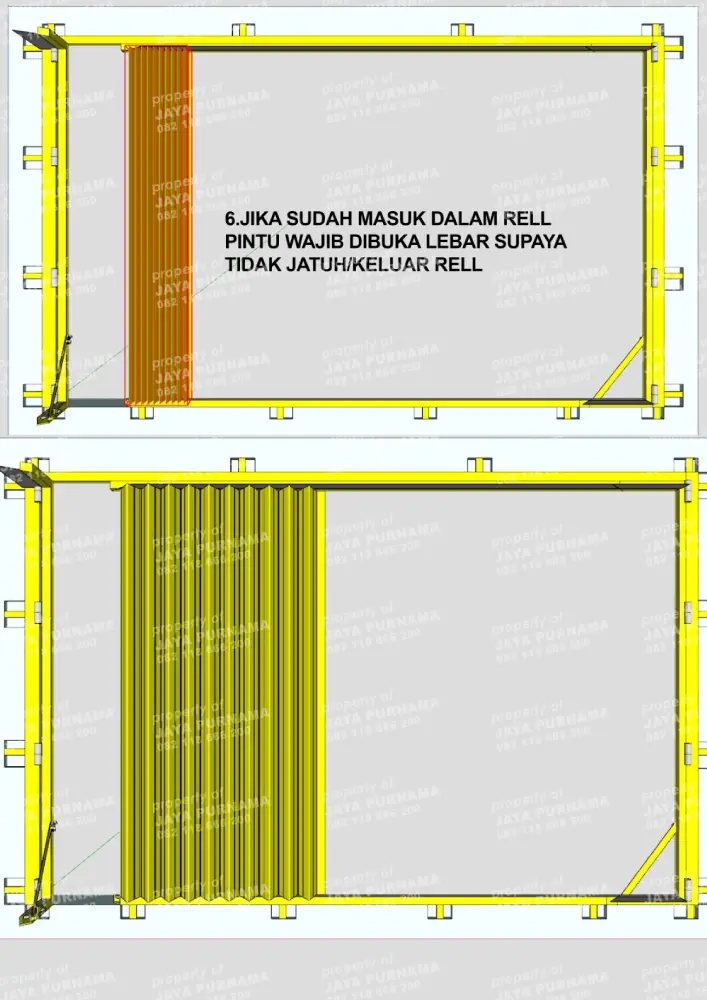

5. Tempatkan sementara pintu ditengah seperti gambar, supaya pintu tidak roboh, maka pintu dilebarkan minimum 2x lebar pintu terkumpul
6. Las-kan baut pangkon sesuai jarak yang ada pada pintu
7. Grendel dan per, dipasang setelah penyetelan sempurna
8. Jika pintu engkel tapi juga swing, pemasangan tiang kunci mengacu pada Gambar

Cara Penyetelan

Karena pintu ada diluar plat strip, maka setelah pintu ada didalam swingan, lengan swingan atas akan lebih keluar dari lengan bawah, untuk membuatnya sama maka perlu penyetelan sebagai berikut:

1. Tempatkan dulu pintu swing seperti dalam posisi
2. Tarik Lengan swing/Frame engselkeluar, hingga jarak tertentu (coba dulu kira-kira 15-20 cm)
3. Ikat las tiang swing pada engsel ke-3 dari bawah

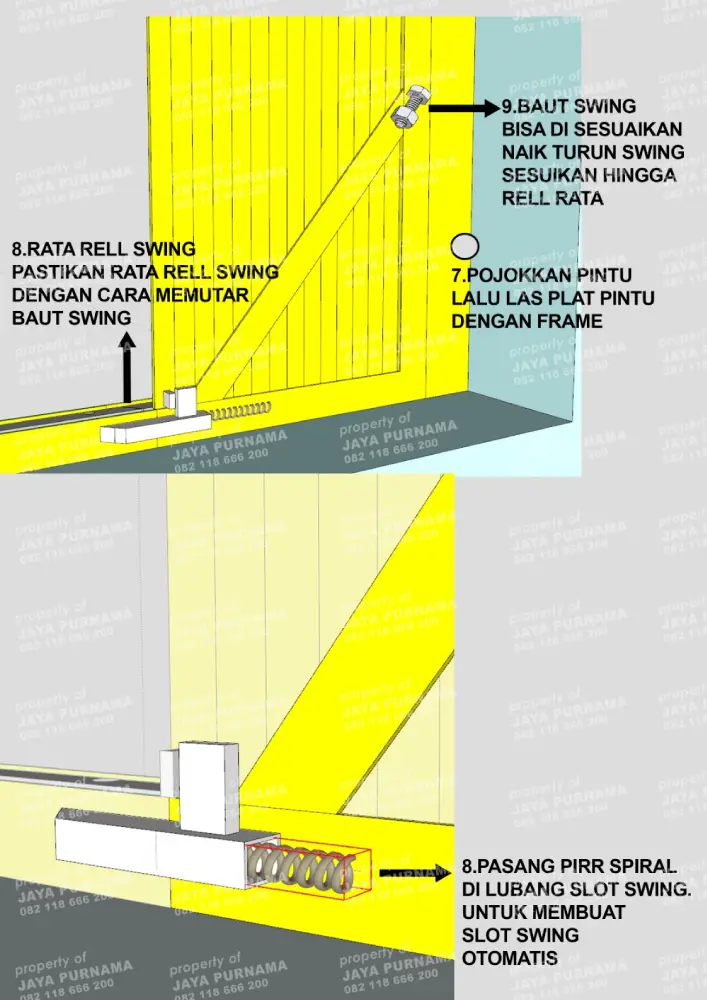

4. Stell baut sendeng di agar lengan swing sama tinggi dengan rell bawah
5. Lepaskan kembali ikatan las pada tiang swing
6. Masukkan kembali pintu kedalam swingan
7. Setelah pintu dalam swingan, lihat rell atas dan rell bawah apakan sudah dalam posisi lurus atau belum
8. Kalau masih belum kembali lakukan dari (1-7)
9. Setelah sama-sama lurus atas dan bawah, penyetelan sudah sempurna, dan Pengelas dan lainnya dapat diteruskan

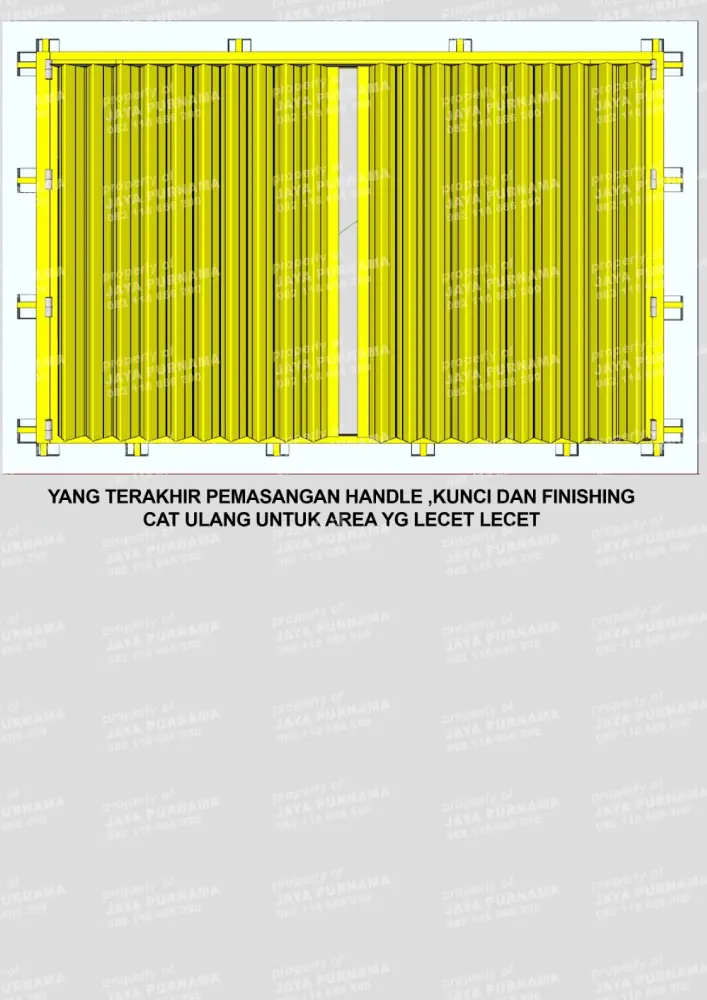

10. Pasang per-grendel dan penyelesaian lainnya
11. Jika lebar swingan leboh dari 50 cm, perlu dilakukan tambahan pengamanan untuk tidak memungkinkan kembali penyetelan karena lenturnya besi memungkinkan penyetelan mengalami perubahan
12. Jika hal pada poin 10 diatas terjadi, tambahkan secara vertikal UNP 50, dilaskan ke lengan swingan atas dan swingan bawah kira-kira tidak mengganggu keluar masuk pintu swingan

Perhatian

1. Jika pintu terasa berat, jangan memaksa buka dan tutup, karena mengakibatkan plat galaran dan krepyak bengkok
2. Jika pintu terasa berat dibuka dan ditutup, cari terlebih dahulu barang-barang yang mengganjal di rell bawah atau bagian atas
3. Jika stelan tidak sempurna, galaran bisa keluar dari rell atas dan rell bawah secara mudah
4. Jika terjadi demikian penyetelan ulang perlu dilakukan

Lengan Swing menggunakan

1. Plat besi telah dilaskan dilengan swing
2. Jika pintu telah distel sempurna, Plat besi sebagai penahan naik turun swing saat pintu di buka tutup
3. Jika pintu kupu tarung lakukan sama untuk pintu kiri dan kanan
4. Jika ada kendala tentang cara pemasangan pintu harmonika silahkan hubungi team kami JAYA PURNAMA untuk mengarahkan atau membantu kendala saat pemasangan.
